變頻器在蔚藍空壓機改造中的應用
發布日期：2021-02-14 21:41
信息摘要：
變頻器在蔚藍空壓機改造中的應用。 一、空壓機工作原理簡述 某大型金屬制品廠有英格索蘭的單級壓縮螺桿式空氣壓縮機（以下簡稱空壓機）4 臺，因產品轉型，用氣量減少，經過現場...
某大型金屬制品廠有英格索蘭的單級壓縮螺桿式空氣壓縮機（以下簡稱空壓機）4 臺，因產品轉型，用氣量減少，經過現場觀察和測試，認為存在比較大的節能空間，遂進行節能改造。該空壓機工作原理是由一對相互平行嚙合的陰陽轉子 ( 或稱螺桿 ) 在氣缸內轉動 , 使轉子齒槽之間的空氣不斷地產生周期性的容積變化 , 空氣則沿著轉子軸線由吸入側輸送至輸出側 , 實現螺桿式空壓機的吸氣、壓縮和排氣的全過程。空壓機的進氣口和出氣口分別位于殼體的兩端 , 陰轉子的槽與陽轉子嚙被主電機驅動而旋轉。
原空壓機的主電機功率為 75kW 兩臺，90kW兩臺，星 - 三角減壓起動后全壓運行，為典型的空載啟動，全速運行。原系統工況存在如下的幾個典型問題 :
1、主電機時?？蛰d或輕載滿速運行 , 屬非經濟運行 , 電能浪費嚴重。
2、主電機雖然星 - 角減壓起動，但起動時的電流仍然很大 , 會影響電網的穩定及同供電支線上它用電設備的運行安全。
根據原工況存在的問題并結合生產工藝要求 , 空壓機變頻改造后系統應滿足以下要求 :
1、變頻調速改造后應保持儲氣罐出口壓力穩定 , 壓力波動范圍不能超過± 0.02Mpa 。
2、系統應具有變頻和工頻兩套控制回路，以保證變頻回路故障時能迅速切換到工頻。
3、系統具有開環和閉環兩套控制回路，壓力閉環 PID 調節由變頻器自身完成。
4、一臺變頻器能夠控制兩臺空壓機組 , 可用轉換開關切換。
5、根據空壓機的工況要求 , 系統應保障電動機具有恒轉矩運行特性。
6、現場的改造要滿足 EMC 要求，不能造成自身干擾或干擾其他設備。
7、改造后電機繞組溫度和電機的噪音不超過電機允許的范圍。
根據上述原則，廠家經過多方調研、比較 , 最后選擇某品牌的MV300G 系列通用型變頻器 , 使該系統能夠滿足上述工況要求。
1、MV300G 為電流矢量型變頻器，低頻力矩大，過載能力強，在 10Hz 以上 1.5 倍的額定負載可工作 2min 以上。
2、MV300G 75kW 以上標配直流電抗器，可有效降低輸入側諧波，減少干擾。
3、MV300G 可接受的輸入電壓范圍波動大，從交流 324 － 520V 都可以正常工作
4、客戶考察了變頻器的主要關鍵器件，如整流橋，逆變模塊，電容，主芯片等，全部采用世界知名品牌，是產品可靠性的基本保證。
5、考慮到以后整個工廠自動化的升級，要求變頻器能夠內置 PROFIBUS-DP 總線和 CANOPEN 總線。
6、出于維護和售后的考慮，客戶要求變頻器內購內置 90kW 和 75kW 兩套電機參數
為此，客戶選擇了 MV300G-4T90 的變頻器兩臺。
由變頻器、壓力變送器、調節儀、電機、螺旋轉子組成壓力閉環控制系統自動調節電機轉速 , 使儲氣罐內空氣壓力穩定在設定范圍內 , 進行恒壓控制。系統構成如圖所示。
反饋壓力與設定壓力進行比較運算，實時控制變頻器的輸出頻率,從而調節電機轉速,使儲氣罐內空氣壓力穩定在設定壓力上。

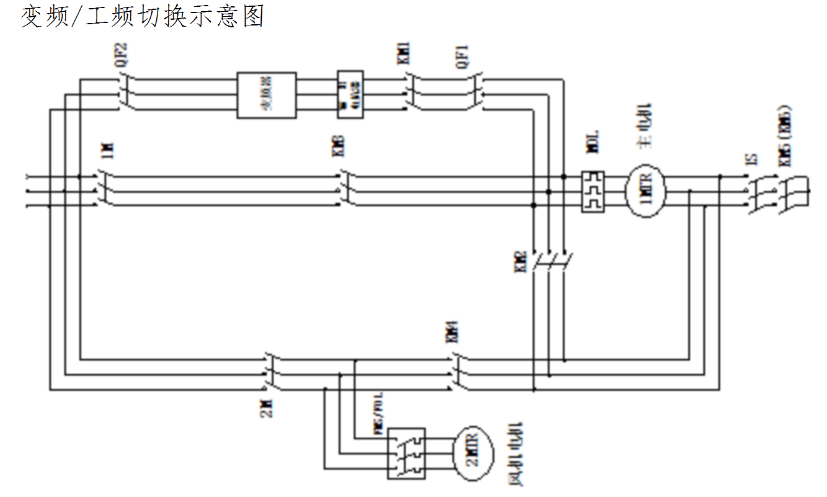

圖中QF1、QF2是空氣開關,起隔離作用,同時QF2也是變頻柜的電源開關;KM1、KM3、和KM2、KM4是兩對機械聯鎖接觸器,起隔離作用。變頻時,KM1、KM2同時吸合,KM3、KM4同時斷開;工頻時KM3、KM4同時吸合,KM1、KM2同時斷開。變頻運行程序:將QF1、QF2合上,由控制回路將KM3、KM4斷開,KM1、KM2吸合,然后起動系統變頻運行;工頻運行程序:將QF1、QF2斷開,由控制回路將KM3、KM4吸合,KM1、KM2斷開,恢復原來工頻運行方式。輸入電抗器的作用是抑制變頻器對其它控制電氣設備的干擾,輸出電抗器的作用是改善變頻器輸出波形,減少電機變頻運行時的噪聲,減小電機變頻運行時發熱。其中1M為原工頻主回路接觸器,2M為原工頻主回路及風機回路接觸器,1S為原工頻回路接觸器(1M、2M、1S三者構成原工頻星角起動主回路),KM5、KM6分別為1#和2#機組隔離接觸器。
1、變頻器驅動電機調試，保證變頻器驅動電機能正常加速，減速，恒速運行，變頻器電流穩定無震蕩，電機工作正常。此時需要觀測空壓機的壓力上升是否穩定,壓力變送器顯示是否正常,設備停機是否正常等。
2、系統聯動調試。
在完成變頻器驅動電機調整后,進行系統聯動調試。調試的主要步驟:
③ 進行變頻回路的運行,其中包括開環與閉環控制兩部分調試:
主要依據變頻器頻率上升與下降的速度和空壓機壓力的升降相匹配,不要產生壓力振蕩,還要注意觀察機械共振點,將共振點附近的頻率跳過去，以及停機狀況下看能否順利切換到工頻狀態，這個主要是驗證系統的接線情況。

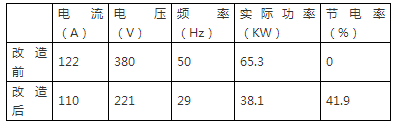

變頻器控制壓縮機與傳統控制的壓縮機比較,能源節約是最有實際意義的,根據空氣量需求來供給的壓縮機工況是最經濟的運行狀。下表是主機為75kw的空壓機改造前后電機的測試參數表:
從上表可證實,節電效果十分明顯。如果空壓機每年按300天工作日計算,則每年可節約電能19.58萬度。
傳統壓縮機的運行成本由三項組成:初始采購成本、維護成本和能源成本。其中能源成本大約占壓縮機運行成本的77%。通過能源成本降低41.9%,再加上變頻起動后對設備的沖擊減少,維護和維修量也跟隨降低,所以運行成本將大大降低。
變頻控制系統具有精確的壓力控制能力。使壓縮機的空氣壓力輸出與用戶空氣系統所需的氣量相匹配。變頻控制壓縮機的輸出氣量隨著電機轉速的改變而改變。由于變頻控制電機速度的精度提高,所以它可以使管網的系統壓力變化保持在3pisg變化范圍,也就是0.2bar范圍內,有效地提高了工況的質量。
變頻器從0Hz起動壓縮機,它的起動加速時間可以調整,從而減少起動時對壓縮機的電器部件和機械部件所造成的沖擊,增強系統的可靠性,使壓縮機的使用壽命延長。此外,變頻控制能夠減少機組起動時電流波動,這一波動電流會影響電網和其它設備的用電,變頻器能夠有效的將起動電流的峰值減少到最低程度。
根據壓縮機的工況要求,變頻調速改造后,電機運轉速度明顯減慢,因此有效地降了空壓機運行時的噪音?，F(xiàn)場測定表明,噪音與原系統比較下降約5分貝。
